|
제품 상세 정보:
|
| 배럴 매개 변수: | 내부 구멍 9.55±0.025mm | 온도 레인저애드리우스: | 섭씨 400도 |
|---|---|---|---|
| 디스플레이: | LCD | MFV/MVR: | 특화할 수 있습니다 |
| 기계 사이즈(W*H*D): | 250*510*350mm | 피스톤 매개 변수: | 피스톤 헤드: 9.475±0.015mm |
| 무게 정확도: | ±0.5% | 측정 범위: | 0-200g/10분 |
| 압출 출구 직경: | 2.095±0.005mm |

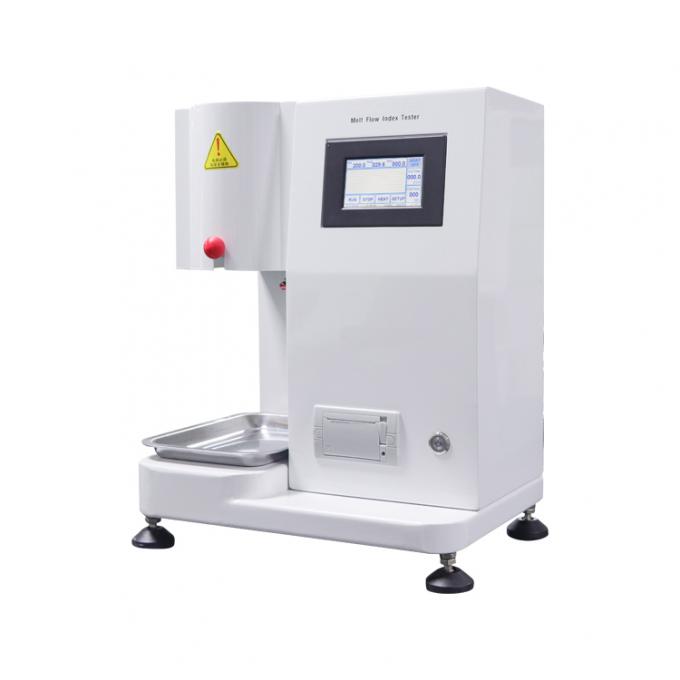

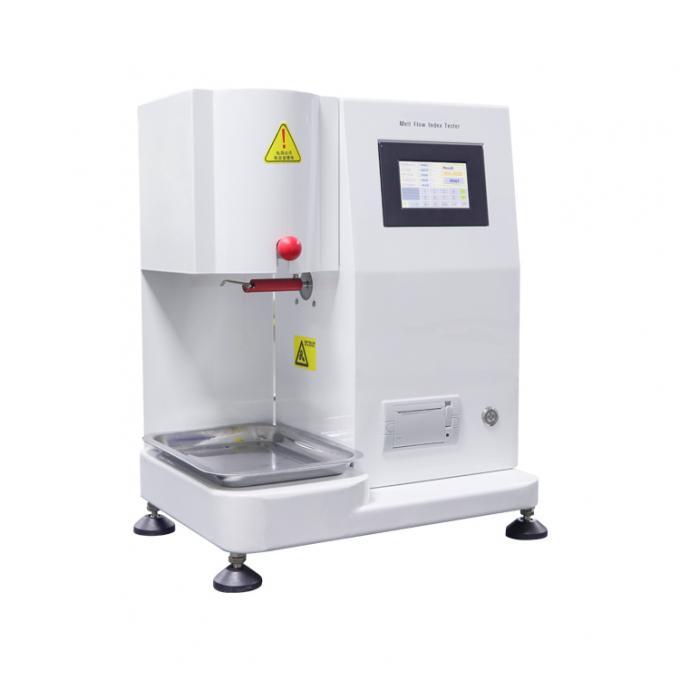

플라스틱 용융 흐름 인덱서 플라스틱 융점 시험기
Liyi 용융 흐름 지수 압출 가소성 측정기는 폴리에틸렌, 폴리프로필렌 폴리스티렌, ABS 수지, 폼 수지 용융 온도 낮은 플라스틱 테스트에도 적합한 PE의 용융 고온, 팡 PSF, 불소 플라스틱, 나일론 엔지니어링 플라스틱 수집에 적용됩니다.
기준 충족:
ASTM D 1238, ISO1133, GB/T3682
특성:
1. 고급 전자 측정 기술, 액정 디스플레이 테스트 결과, 마이크로 프린터 출력 결과 및 용융 유량(MFR) 또는 용융 부피 유량(MVR)의 품질 계산을 사용하는 Liyi 용융 흐름 지수 압출 가소계(참고: 단일 결정 값 및 여러 번 절단 재료의 평균).
2. 테스터 조밀한 구조, 아름다운, 제어 시스템은 실시간 측정 및 표시 온도 수치를 할 수 있으며 상한 온도 보호, 일정한 온도 소리 알림, 응답 시간 팁 등 기능이 있습니다.고급 PID 제어 기술과 고속 및 고해상도 샘플링 회로를 사용하여 기계를 일정한 온도로 만드는 것은 다음과 같은 특성입니다.
A: 가열 속도, 지저분한 오버슈트.
B: 일정한 온도 및 높은 정밀도.
C: 포장 후, 신속하게 일정한 온도 조건을 복원할 수 있습니다.
| 메델 | LY-RR-1221 |
| 테스트 방법 | 품질법, 부피법 |
| 표시하다 | 액정 디스플레이 |
| 시간 정밀도 | 0.01초 |
| 절단 재료 방법 | 자동 샘플 절단 |
| 온도 범위 | 100~450°C |
| 제어 정확도 | ±0.5°C 이상 |
| 테스트 범위 | 1.0~100g/10분, 0.01~350cm³/10분 |
| 회복 시간 | <4분 |
| 로딩 방법 | 수동으로 로드 |
| 변위 측정 정확도 | ±0.1mm |
| 온도 분해능 | 0.1°C |
| 힘 | (220-15%~220+10%)VAC 50Hz 500W 단상 삼선 |
| 산출 | 마이크로 프린터 |
Liyi 용융 흐름 지수 압출 가소성 측정기의 새로운 desigh:
작동 방식:
용융 유량계는 지정된 온도 조건에 있으며 고온로가 상태를 녹입니다. 측정 대상의.측정 대상물의 용융 상태, 중력에 의한 요구 중량 하중시험에 있는 특정한 직경 구멍.산업 기업 및 과학 연구 생산 단위의 플라스틱,종종 "용융(질량) 유량"으로 유동성, 점도 및 다른 물리적 특성.용융 유속은 압출물, 샘플 단락의 평균 품질을 나타냅니다.압출량의 10분으로 변환됩니다.MFR로 표시되는 용융(질량) 유량, 단위: g/10분(g/min)
공식: MFR(θ, mnom) = tref × m / t = 600 × m / t(g/10min)
어디에: θ - 시험 온도
mnom - 공칭 하중 Kg
m - 절단 g의 평균 품질
tref - 기준 시간(10분): 600
t - 차단 시간 간격 단위: 초.
예시:
플라스틱 샘플 세트, 30초마다 절단, 결과 섹션의 품질: 0.081g, 0.086g, 0.081 그램, 0.089그램, 0.082그램.
평균 절단 품질 m = (0.081 +0.086 +0.081 +0.089 +0.082) ÷ 5 = 0.0838 ≈ 0.084 (g)
공식으로: MFR = 600 × 0.084/30 = 1.680(g / 10분)
기술적인 매개변수:
1. 재료를 짜내다
토출구 직경 Φ2.095±0.005mm
토출구 길이 8.000±0.025mm
적재된 배럴 직경 Φ9.550±0.025mm
적재된 배럴 길이 152±0.1mm
피스톤 헤드 직경 9.475±0.015mm
피스톤 헤드 길이 6.350±0.100mm
2.표준시험하중(8등급)
1등급 0.325kg=(로드 + 무게 + 열 단위 +1 번호 트레이 본체 무게)
2등급 1.200kg=(0.325+2 0.875 8)
3등급 2.160kg=(0.325+3 1.835 8)
4등급 3.800kg=(0.325+4 3.475무게)
5등급 5.000kg=(0.325+5 4.675 중량)
6등급 10.000kg=(0.325+5 4.675 무게+6 5.000 무게)
7등급 12.500kg=(0.325+5 4.675 무게+6 5.000+7 2.500 무게)
8등급 21.600kg=(0.325+2 0.875+3 1.8
담당자: Victoria Li
전화 번호: +86 13929216856
팩스: 86-769-28682030
